αGEL 产品

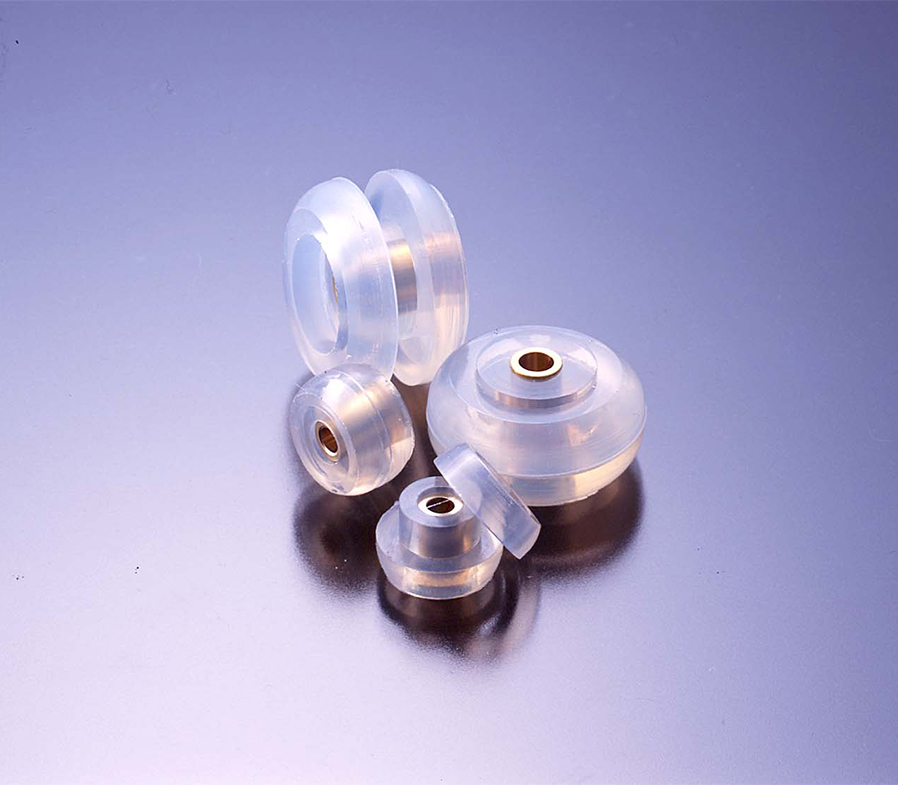

衬套式（GEL BUSH）
可以紧固螺栓来安装的防振材料。结构紧凑，柔软且易于变形，因此对轻型基板等的微振能发挥优异的防振效果。
- 特征
- ●通过αGEL夹住基板，然后用螺栓穿透并固定的类型。
- ●横向抖动很小，且小型化，对防振・吸收冲击有很好的效果。
- ●4点可支撑荷载0.2kg～32kg的设备，去除微振
- 使用例

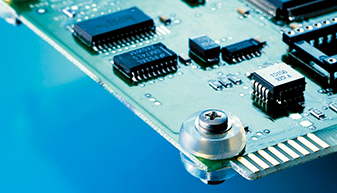

- 最适合印刷基板的防振・缓冲对策。保护难以隔断冲击的轻型物体。实现产品的小型化・高性能化。
- 代表数据
-

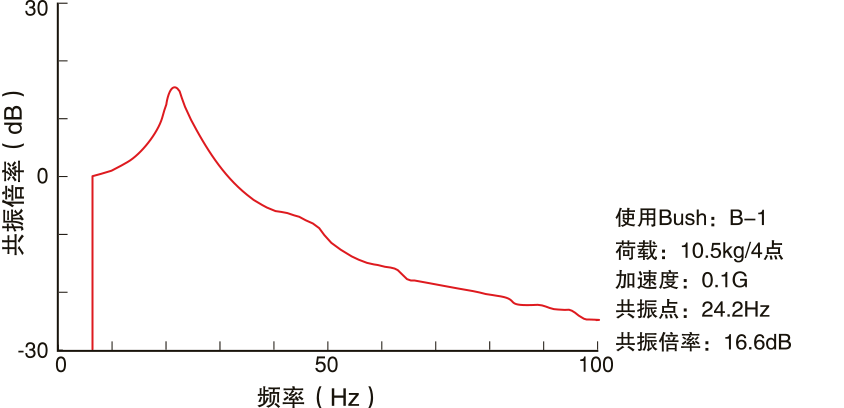

【防振特性】（参考值）

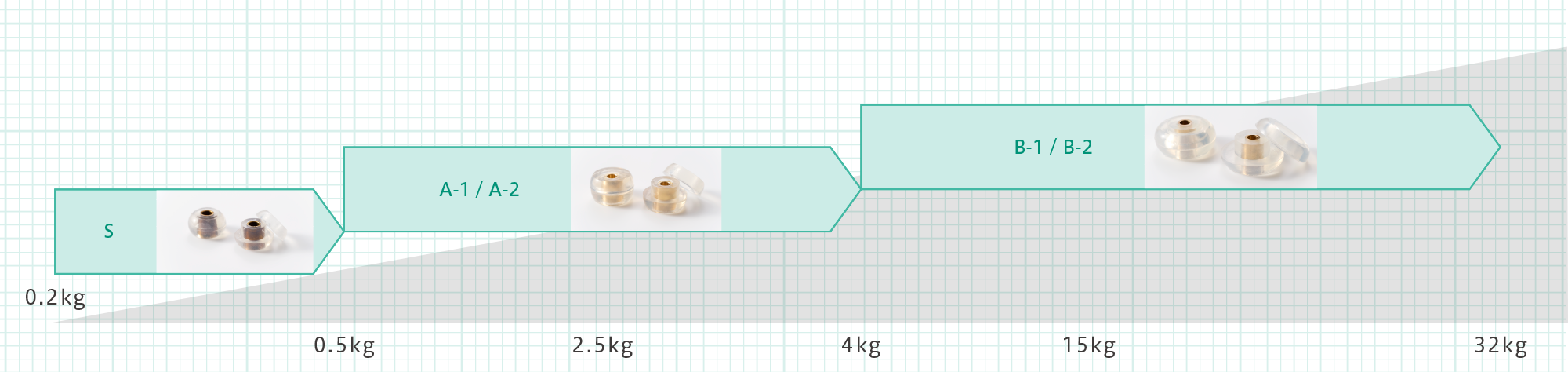

- 产品按荷载分类※4点支撑的时候
※请左右滑动查看下表。
产品明细・技术数据
- A类型轻荷载
-
※请左右滑动查看下表。
品 名 适合荷载(kg/4点) 共振点(Hz) 共振频率(dB) 推荐使用频率(Hz) A-1 0.5 〜 2.5 67 〜 35 9 〜 10 0.5Kg：95 〜
2.5Kg：50 〜A-2 2.5 〜 4.0 49 〜 37 15 〜 16 2.5Kg：70 〜
4.0Kg：55 〜管芯材质：黄铜
▼OPEN
- B类型中荷载
-
※请左右滑动查看下表。
品 名 适合荷载(kg/4点) 共振点(Hz) 共振频率(dB) 推荐使用频率(Hz) B-1 4 〜 15 49 〜 23 15 〜 17 4Kg：70 〜
15Kg：35 〜B-2 15 〜 32 38 〜 20 19 〜 23 15Kg：40 〜
32Kg：25 〜管芯材质：黄铜
▼OPEN
- S类型超轻荷载
-
※请左右滑动查看下表。
品 名 适合荷载(kg/4点) 共振点(Hz) 共振频率(dB) 推荐使用频率(Hz) S 0.2 〜 0.75 64 〜 42 7 〜 9 0.2Kg：90 〜
0.75Kg：60 〜管芯材质：黄铜
▼OPEN
产品定位
请左右滑动查看下表。
-
品 名 产品类型 形 状 适合荷载
（kg/4点）
MIN适合荷载
（kg/4点）
MAX使用推荐的
周波数
（Hz）上部：螺丝/开槽 底部：螺丝/开槽 铜管内径 θ-A 装卸式
（Insulator）两端带螺栓 2 3.2 23 M-4 M-4 - θ-B 装卸式
（Insulator）两端带螺栓 1.6 2.4 18 M-4 M-4 - θ-C 装卸式
（Insulator）两端带螺栓 3.2 8 20 M-6
/有开槽M-6
/有开槽- MN-3 装卸式
（Insulator）两端带螺栓 8 14 17 M-6
/有开槽M-6
/有开槽- MN-5 装卸式
（Insulator）两端带螺栓 14 22 16 M-6
/有开槽M-6
/有开槽- MN-7 装卸式
（Insulator）两端带螺栓 22 34 16 M-6
/有开槽M-6
/有开槽- MN-10 装卸式
（Insulator）两端带螺栓 34 50 16 M-6
/有开槽M-6
/有开槽- θ-TW 装卸式
（Insulator）两端带螺栓 50 100 14 M-6
/有开槽M-6
/有开槽- BG-7 装卸式
（Insulator）两端带螺栓
带弹簧3.2 6.4 14 M-3 M-3 - BG-8 装卸式
（Insulator）两端带螺栓
带弹簧6 16 14 M-6 M-6 - SF-2 装卸式
（Insulator）上部螺栓
下部带垫板5 13 22 M-6
/有开槽4.2×6mm（椭圆孔） - SF-5 装卸式
（Insulator）上部螺栓
下部带垫板13 30 19 M-6
/有开槽4.2×6mm（椭圆孔） - SF-10 装卸式
（Insulator）上部螺栓
下部带垫板30 50 17 M-6
/有开槽4.2×6mm（椭圆孔） - SF-30 装卸式
（Insulator）上部螺栓
下部带垫板
外覆橡胶100 140 13 M-10
/有开槽φ11mm（圆孔） - SF-50 装卸式
（Insulator）上部螺栓
下部带垫板
外覆橡胶120 300 15 M-10
/有开槽φ11mm（圆孔） - S 衬套式
（GEL BUSH）BUSH 0.2 0.75 60 - - φ3mm A-1 衬套式
（GEL BUSH）BUSH 0.5 2 50 - - φ3mm A-2 衬套式
（GEL BUSH）BUSH 2.5 4 70 - - φ3mm B-1 衬套式
（GEL BUSH）BUSH 4 15 35 - - φ4mm B-2 衬套式
（GEL BUSH）BUSH 15 32 25 - - φ4mm SN-2
（黄色）片状
（SN 薄片）薄片 0.5 2 38 - - - SN-5
（绿色）片状
（SN 薄片）薄片 2 5 40 - - - SN-15
（橘黄色）片状
（SN 薄片）薄片 5 15 37 - - - SN-50
（蓝色）片状
（SN 薄片）薄片 15 50 30 - - - 品 名 θ-A θ-B θ-C MN-3 MN-5 MN-7 MN-10 θ-TW BG-7 BG-8 SF-2 SF-5 SF-10 SF-30 SF-50 S A-1 A-2 B-1 B-2 SN-2
（黄色）SN-5
（绿色）SN-15
（橘黄色）SN-50
（蓝色）产品类型 形 状 适合荷载
（kg/4点）
MIN适合荷载
（kg/4点）
MAX使用推荐的
周波数
（Hz）上部：螺丝/开槽 下部：螺丝/开槽／ 铜管内径 装卸式
（Insulator）两端带螺栓 2 3.2 23 M-4 M-4 - 装卸式
（Insulator）两端带螺栓 1.6 2.4 18 M-4 M-4 - 装卸式
（Insulator）两端带螺栓 3.2 8 20 M-6
/有开槽M-6
/有开槽- 装卸式
（Insulator）两端带螺栓 8 14 17 M-6
/有开槽M-6
/有开槽- 装卸式
（Insulator）两端带螺栓 14 22 16 M-6
/有开槽M-6
/有开槽- 装卸式
（Insulator）两端带螺栓 22 34 16 M-6
/有开槽M-6
/有开槽- 装卸式
（Insulator）两端带螺栓 34 50 16 M-6
/有开槽M-6
/有开槽- 装卸式
（Insulator）两端带螺栓 50 100 14 M-6
/有开槽M-6
/有开槽- 装卸式
（Insulator）两端带螺栓
带弹簧3.2 6.4 14 M-3 M-3 - 装卸式
（Insulator）两端带螺栓
带弹簧6 16 14 M-6 M-6 - 装卸式
（Insulator）上部螺栓
下部带垫板5 13 22 M-6
/有开槽4.2×6mm（椭圆孔） - 装卸式
（Insulator）上部螺栓
下部带垫板13 30 19 M-6
/有开槽4.2×6mm（椭圆孔） - 装卸式
（Insulator）上部螺栓
下部带垫板30 50 17 M-6
/有开槽4.2×6mm（椭圆孔） - 装卸式
（Insulator）上部螺栓
下部带垫板
外覆橡胶100 140 13 M-10
/有开槽φ11mm（圆孔） - 装卸式
（Insulator）上部螺栓
下部带垫板
外覆橡胶120 300 15 M-10
/有开槽φ11mm（圆孔） - 衬套式
（GEL BUSH）BUSH 0.2 0.75 60 - - φ3mm 衬套式
（GEL BUSH）BUSH 0.5 2 50 - - φ3mm 衬套式
（GEL BUSH）BUSH 2.5 4 70 - - φ3mm 衬套式
（GEL BUSH）BUSH 4 15 35 - - φ4mm 衬套式
（GEL BUSH）BUSH 15 32 25 - - φ4mm 片状
（SN 薄片）薄片 0.5 2 38 - - - 片状
（SN 薄片）薄片 2 5 40 - - - 片状
（SN 薄片）薄片 5 15 37 - - - 片状
（SN 薄片）薄片 15 50 30 - - - -
品 名 产品类型 形 状 适合荷载
（kg/4点）
MIN适合荷载
（kg/4点）
MAX使用推荐的
周波数
（Hz）上部：螺丝/开槽 底部：螺丝/开槽 铜管内径 S 衬套式
（GEL BUSH）BUSH 0.2 0.75 60 - - φ3mm A-1 衬套式
（GEL BUSH）BUSH 0.5 2 50 - - φ3mm SN-2
（黄色）片状
（SN 薄片）薄片 0.5 2 38 - - - θ-B 装卸式
（Insulator）両端おねじ 1.6 2.4 18 M-4 M-4 - θ-A 装卸式
（Insulator）両端おねじ 2 3.2 23 M-4 M-4 - SN-5
（绿色）片状
（SN 薄片）薄片 2 5 40 - - - A-2 衬套式
（GEL BUSH）BUSH 2.5 4 70 - - φ3mm θ-C 装卸式
（Insulator）两端带螺栓 3.2 8 20 M-6
/有开槽M-6
/有开槽- BG-7 装卸式
（Insulator）两端带螺栓
带弹簧3.2 6.4 14 M-3 M-3 - B-1 衬套式
（GEL BUSH）BUSH 4 15 35 - - φ4mm SF-2 装卸式
（Insulator）上部螺栓
下部带垫板5 13 22 M-6
/有开槽4.2×6mm（椭圆孔） - SN-15
（橘黄色）片状
（SN 薄片）薄片 5 15 37 - - - BG-8 装卸式
（Insulator）两端带螺栓
带弹簧6 16 14 M-6 M-6 - MN-3 装卸式
（Insulator）两端带螺栓 8 14 17 M-6
/有开槽M-6
/有开槽- SF-5 装卸式
（Insulator）上部螺栓
下部带垫板13 30 19 M-6
/有开槽4.2×6mm（椭圆孔） - MN-5 装卸式
（Insulator）两端带螺栓 14 22 16 M-6
/有开槽M-6
/有开槽- B-2 衬套式
（GEL BUSH）BUSH 15 32 25 - - φ4mm SN-50
（蓝色）片状
（SN 薄片）薄片 15 50 30 - - - MN-7 装卸式
（Insulator）两端带螺栓 22 34 16 M-6
/有开槽M-6
/有开槽- SF-10 装卸式
（Insulator）两端带螺栓
下部带垫板30 50 17 M-6
/有开槽4.2×6mm（椭圆孔） - MN-10 装卸式
（Insulator）两端带螺栓 34 50 16 M-6
/有开槽M-6
/有开槽- θ-TW 装卸式
（Insulator）两端带螺栓 50 100 14 M-6
/有开槽M-6
/有开槽- SF-30 装卸式
（Insulator）上部螺栓
下部带垫板
外覆橡胶100 140 13 M-10
/有开槽φ11mm（圆孔） - SF-50 装卸式
（Insulator）上部螺栓
下部带垫板
外覆橡胶120 300 15 M-10
/有开槽φ11mm（圆孔） - 品 名 S A-1 SN-2
（黄色）θ-B θ-A SN-5
（绿色）A-2 θ-C BG-7 B-1 SF-2 SN-15
（橘黄色）BG-8 MN-3 SF-5 MN-5 B-2 SN-50
（蓝色）MN-7 SF-10 MN-10 θ-TW SF-30 SF-50 产品类型 形 状 适合荷载
（kg/4点）
MIN适合荷载
（kg/4点）
MAX使用推荐的
周波数
（Hz）上部：螺丝/开槽 下部：螺丝/开槽 铜管内径 衬套式
（GEL BUSH）BUSH 0.2 0.75 60 - - φ3mm 衬套式
（GEL BUSH）BUSH 0.5 2 50 - - φ3mm 片状
（SN 薄片）薄片 0.5 2 38 - - - 装卸式
（Insulator）两端带螺栓 1.6 2.4 18 M-4 M-4 - 装卸式
（Insulator）两端带螺栓 2 3.2 23 M-4 M-4 - 片状
（SN 薄片）薄片 2 5 40 - - - 衬套式
（GEL BUSH）BUSH 2.5 4 70 - - φ3mm 装卸式
（Insulator）两端带螺栓 3.2 8 20 M-6
/有开槽M-6
/有开槽- 装卸式
（Insulator）两端带螺栓
带弹簧3.2 6.4 14 M-3 M-3 - 衬套式
（GEL BUSH）BUSH 4 15 35 - - φ4mm 装卸式
（Insulator）上部螺栓
下部带垫板5 13 22 M-6
/有开槽4.2×6mm（椭圆孔） - 片状
（SN 薄片）薄片 5 15 37 - - - 装卸式
（Insulator）两端带螺栓
带弹簧6 16 14 M-6 M-6 - 装卸式
（Insulator）两端带螺栓 8 14 17 M-6
/有开槽M-6
/有开槽- 装卸式
（Insulator）上部螺栓
下部带垫板13 30 19 M-6
/有开槽4.2×6mm（椭圆孔） - 装卸式
（Insulator）两端带螺栓 14 22 16 M-6
/有开槽M-6
/有开槽- 衬套式
（GEL BUSH）BUSH 15 32 25 - - φ4mm 片状
（SN 薄片）薄片 15 50 30 - - - 装卸式
（Insulator）两端带螺栓 22 34 16 M-6
/有开槽M-6
/有开槽- 装卸式
（Insulator）上部螺栓
下部带垫板30 50 17 M-6
/有开槽4.2×6mm（椭圆孔） - 装卸式
（Insulator）两端带螺栓 34 50 16 M-6
/有开槽M-6
/有开槽- 装卸式
（Insulator）两端带螺栓 50 100 14 M-6
/有开槽M-6
/有开槽- 装卸式
（Insulator）上部螺栓
下部带垫板
外覆橡胶100 140 13 M-10
/有开槽φ11mm（圆孔） - 装卸式
（Insulator）上部螺栓
下部带垫板
外覆橡胶120 300 15 M-10
/有开槽φ11mm（圆孔） -
使用方法

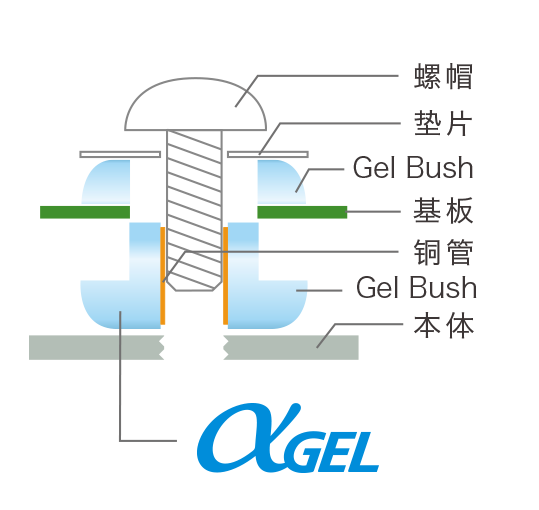

- 取付図
-
・螺栓请拧紧至铜管。
・请使用和A型外径相同的螺栓和，比A型大的垫圈。
使用过小的垫圈，在拧紧螺帽时，会造成硅胶的破损。
※A型 、B型 、S型在安装在1.2mm，1.5mm，1.0mm的基板上所测得的数据。
※推荐使用的频率会随着荷载的不同而变化。
- 有关客制化的对应
- 根据需求接受各种开发，所以请和我们联系。
